首頁 > 產品中心 > 通信轉換 > 485中繼器

CON485中繼器

雙向透傳 | 自動重連 | 支持MQTT | TCP/UDP

供電寬電壓設計 DC 7-12V;尺寸小,通訊快捷;通訊1對2數據傳輸;全隔離設計,抗干擾能力強;內置485芯片,工作溫度-45-80℃;波特率支持2400,4800,9600,19200,38400,57600,115200

型號:CON485 輸入接口:RS485 供電說明:DC7-12V 安裝方式:35MM導軌安裝



CON485中繼器特點


  ◆供電寬電壓設計 DC 7-12V;


  ◆ 尺寸小,通訊快捷;


  ◆ 通訊1對2數據傳輸;


  ◆ 全隔離設計,抗干擾能力強;


  ◆ 內置485芯片,工作溫度-45-80℃;


  ◆ 波特率支持2400,4800,9600,19200,38400,57600,115200



CON485中繼器(圖2)

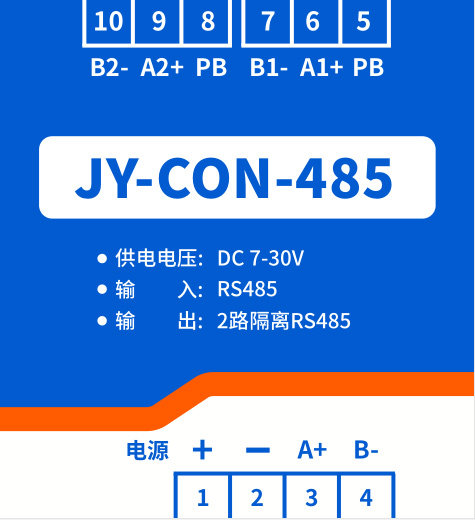

CON485中繼器接線說明




CON485中繼器接線說明




CON485中繼器(圖2)




CON485中繼器產品應用


  一、485布線注意事項:


  1.   485通信線必須用屏蔽雙絞線,需多股備用,總長不超過1200米。

  2.    布線盡量遠離高壓電線,不要與電源線并行,更不能捆扎在一起。

  3.   485總線一定要是手牽手式的總線結構,堅決杜絕星型連接和分叉連接。

  4.   超出30臺控制器或線長大于500米,必須采用485中繼器。

  5.   交流供電的設備及機箱一定要真實接地,而且接地良好。

  6.   用屏蔽線將所有485設備的GND地連接起來。

  7.    在最后一臺485設備的485+和485-上并接120歐姆的終端電阻。



  通信采用RS-485總線的線材選用要求:


  使用2芯屏蔽雙絞線


  銅質,線徑0.5~0.75平方毫米,


  阻抗38~88歐姆/公里,


  容抗30~50納法/公里,


  絞距20毫米的2芯屏蔽雙絞線(如果線的距離不超過500米可以適當降低線的標準,但必須為雙絞線)


  二、系統的總線:


  由兩個或多個相互間具有物理連接的設備組成,至多允許掛接128個總線設備,在不加中繼器的情況下,總線長度不大于1200米。



  三、系統總線不應出現分支情況,如分支不可避免,則必須滿足以下三條要求:


  ● 分支長度不大于10米;


  ● 總線長度之和不超過800米;


  ● 該分支線上的設備總數不得超過50個。


  ● 所有通信信號線應盡量遠離干擾源,信號線應走弱電井,不能與強電(如220伏住宅電源)或射頻信號線路(如CATV、大信號音頻線)并行走線,若并行走線,距離應大于0.5米。


  ● 所有線路的接點必須采用焊接或鏍絲卡緊的連接方式,并做防水及防潮處理,例如,可將對接點焊接后用防水膠帶纏緊或用環氧樹脂密封處理。



  四、信號共地:


  ● 同一個網段上的所有設備必須具有統一的信號地,以避免共模干擾。


  ● 集中供電時,把同一個網段上的所有電源(包括通訊設備的自帶電源)的直流負極直接接到一起組成公共信號地,此時信號地即直流電源地。


  ● 單家獨立供電時,把同一個網段上所有總線設備的地(黑線)引腳接在一起,由此組成公共信號地。



  推薦幾個調試方法:


  首先要確保設備接線正確,且嚴格合乎規范:


  1、共地法:用1條線或者屏蔽線將所有485設備的GND地連接起來,這樣可以避免所有設備之間存在影響通訊的電勢差。


  2、終端電阻法:在最后一臺485設備的485+和485-上并接120歐姆的終端電阻來改善通訊質量。


  3、中間分段斷開法:通過從中間斷開來檢查是否是設備負載過多通訊距離過長某臺設備損害對整個通訊線路的影響等原因。


  4、單獨拉線法:單獨簡易暫時拉一條線到設備,這樣可以用來排除是否是布線引起了通訊故障。


  5、更換轉換器法:隨身攜帶幾個轉換器,這樣可以排除是否是轉換器質量問題影響了通訊質量。


  6、筆記本調試法:先保證自己隨身攜帶的電腦筆記本是通訊正常的設備,替換客戶電腦,來進行通訊,如果可以,則表明客戶的電腦的串口有可能被損害或者受傷。




CON485中繼器參數



CON485中繼器參數

CON485中繼器相關資料下載
CON485中繼器說明書 CON485中繼器說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
